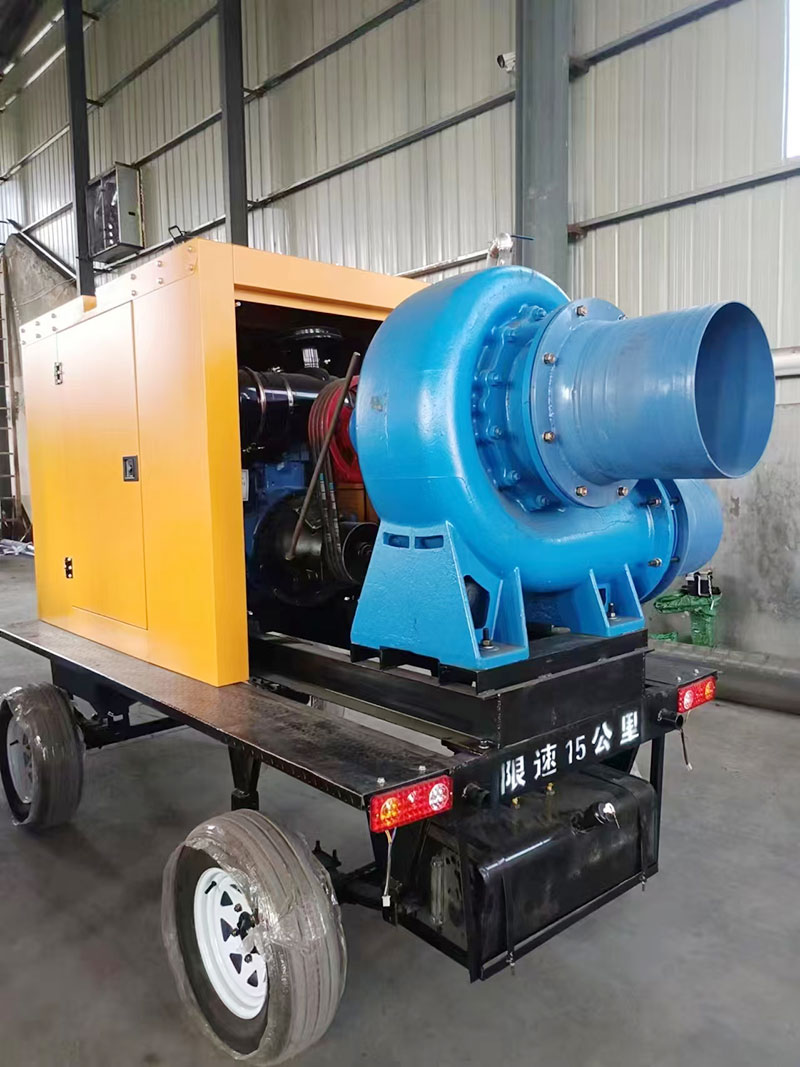

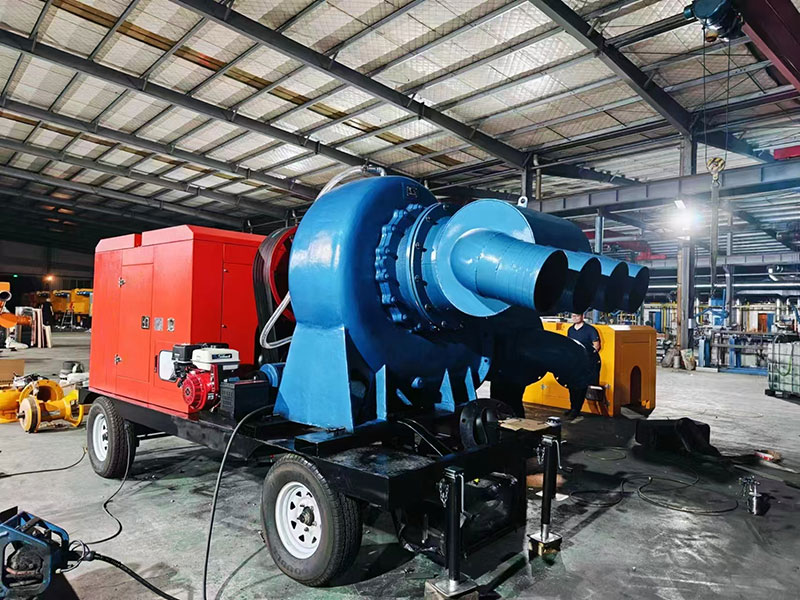

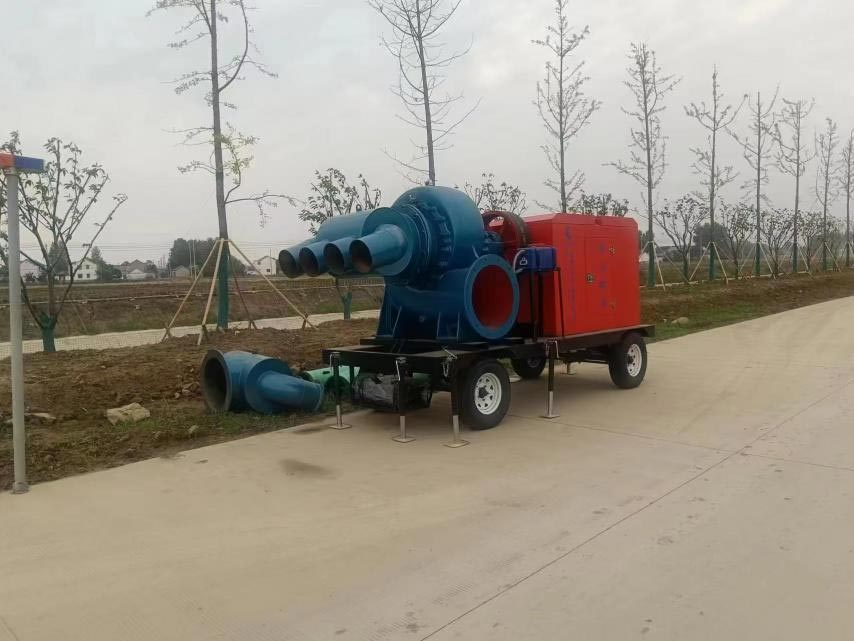

Mobilna ciężarówka z pompą wodną z silnikiem Diesla

Wykonany w Chinach mobilny wózek z pompą wodną z silnikiem wysokoprężnym opracowany przez firmę Kecheng jest przeznaczony dla użytkowników korzystających z urządzeń mobilnych potrzeby pompowania lub awaryjnego odprowadzania wody. Przyjmuje zintegrowaną konstrukcję, jest wyposażony w niestandardowe podwozie przyczepy jest wysoce mobilny i może szybko dotrzeć na miejsce operacji. Sprzęt jest wyposażony w specjalną kontrolę płynu system wspierający monitorowanie wysokości przepływu i ochronę przed bezwodnością, bezpieczną i wygodną obsługę. Zapewnia ochronę konstrukcja może dostosować się do środowiska deszczowego lub wilgotnego, aby zapewnić stabilną pracę w trudnych warunkach. Produkty wyłącznie postępuj zgodnie z odpowiednimi krajowymi normami technicznymi, podstawowymi komponentami, aby zapewnić 2 lata lub 6000 godzin gwarancji. Niezależnie od tego, czy chodzi o ratownictwo miejskie przed powodzią, przekierowanie wody do nawadniania pól uprawnych, czy odprowadzanie wody w przypadku klęski żywiołowej miejsc pomocy, ten produkt poradzi sobie ze wszystkimi tymi zadaniami. Szczególnie nadaje się do pracy na zewnątrz lub pracy tymczasowej warunkach braku stałego źródła zasilania. Jako dostawca krajowy Kecheng specjalizuje się w dostarczaniu taki sprzęt energetyczny, który faktycznie spełnia rzeczywiste wymagania eksploatacyjne.

Sprzęt ten jest urządzeniem zintegrowanym opracowanym w odpowiedzi na zapotrzebowanie na „mobilny transport płynów+ reagowanie w sytuacjach awaryjnych”, obejmujący trzy zakresy mocy: 20-50 kW (mały), 50-100 kW (średni) i 100-200 kW (duży) jako następująco:

Scenariusze zastosowań (wyłączna adaptacja do mobilnych pomp wodnych)

1. Miejskie scenariusze przeciwpowodziowe i odwadnianie awaryjne (50-200 kW)

• Obowiązujące scenariusze: Podlewanie miast (odprowadzanie wody z dróg i garaży podziemnych), rurociąg miejski pogłębianie (czyszczenie studni deszczowych i rur kanalizacyjnych), głębokie drenaż wykopów fundamentowych (odwadnianie w trakcie konstrukcja)

• Podstawowa wartość: modele średnie i duże wyposażone są w hydrauliczne podpory (czas rozkładania ≤5 minut), zapewniając brak przemieszczeń podczas pracy. Wirnik pompy ściekowej ma konstrukcję niesplątaną i może transportują ścieki zawierające zanieczyszczenia o wielkości cząstek nie większej niż 50 mm (takie jak osady i gałęzie). The przepływ wynosi 200-1000m3/h (możliwość odprowadzenia 1500 metrów kwadratowych / 1 metr głębokiego nagromadzenia wody w ciągu jednej godziny), a skuteczność reagowania w sytuacjach awaryjnych jest trzykrotnie wyższa niż w przypadku stacjonarnych pomp wodnych.

2. Scenariusze nawadniania rolnictwa i zaopatrzenia w wodę obszarów wiejskich (20-100 kW)

• Obowiązujące scenariusze: Nawadnianie upraw polowych (pszenica, ryż, pola uprawne bez sieci energetycznej), sad górski nawadnianie (drzewa owocowe, plantacje herbaciane, tereny o złożonym terenie), awaryjne zaopatrzenie w wodę obszarów wiejskich (pobieranie wody z rzeki/zbiorniki do zbiorników wodnych dla mieszkańców wsi)

• Wartość podstawowa: szerokość przyczepy dla małych i średnich pojazdów wynosi ≤2,2 m i może przejechać przez wiejskie drogi. Wysokość ssania pompy samozasysającej wynosi ≥8 metrów (nie ma konieczności wcześniejszego pobierania wody), a wysokość podnoszenia wynosi 10-60 metrów (obejmuje wiele pól tarasowych). Moc diesla wytrzymuje od 8 do 15 godzin (na pełnym zbiorniku), i może nawodnić od 50 do 200 mln pól uprawnych w ciągu jednego dnia bez konieczności częstego przenoszenia i tankowania.

3. Scenariusze pomocy w przypadku klęsk żywiołowych i opieki społecznej (segment pełnej mocy)

• Obowiązujące scenariusze: Drenaż po powodziach (pompowanie i odprowadzanie wody z zalanych wiosek i fabryk), sytuacja awaryjna zaopatrzenie w wodę podczas suszy (dowóz wody z odległych obszarów do punktów pomocy w przypadku klęsk żywiołowych), pomocniczy pożar lasu walka (uzupełnianie wody w odległych scenach pożarów)

• Podstawowa wartość: duże modele pojazdów mają stopień wodoodporności IP65 (można je tymczasowo zanurzyć w wodzie na głębokość 0,5 m), dzięki czemu nadają się do stosowania w środowiskach powodziowych. Uruchamia się szybko (≤30 sekund), a personel ratowniczy może go obsługiwać po godzinie treningu. Obsługuje „połączenie równoległe wielu pojazdów” (np. dwa modele o mocy 100 kW pracujące w tandemie). podwoić przepływ), spełniając wymogi pomocy w przypadku klęsk żywiołowych na dużą skalę.

4. Scenariusze przemysłowe i górnicze (100-200 kW)

• Obowiązujące scenariusze: Tymczasowe odwadnianie w fabrykach (odprowadzanie wody podczas konserwacji sprzętu), pod ziemią drenaż w kopalniach (kontrola wypływów wody w kopalniach węgla i metali, wersja przeciwwybuchowa), tymczasowe transport w przedsiębiorstwach chemicznych (transport ścieków kwasowych i zasadowych pompami odpornymi na korozję)

• Wartość podstawowa: Model przeciwwybuchowy jest zgodny z normą Ex dⅡB T4 i nadaje się do materiałów łatwopalnych i środowiska wybuchowe w kopalniach; Części przepływowe odpornej na korozję pompy wykonane są ze stali nierdzewnej 304 stal/fluoroplastik, o odporności na kwasy i zasady w zakresie pH od 2 do 12. Może pracować nieprzerwanie przez 24 godzin (przy rocznym czasie pracy ≥ 5000 godzin), spełniając wymagania przemysłu dotyczące dużych obciążeń.

5. Scenariusze dotyczące transportu i infrastruktury (50-150 kW)

• Obowiązujące scenariusze: Awaryjne zaopatrzenie w wodę w obszarach obsługi autostrady (woda do słupów załadowczych i toalet), utrzymanie mostów morskich (odwodnienia pomostów i zabezpieczenie antykorozyjne filarów mostów), tymczasowe odwodnienie w tunelach kolejowych (odwodnienie w trakcie budowy)

• Podstawowa wartość: Przyczepa wyposażona jest w układ hamulcowy ABS (prędkość jazdy ≤60km/h, bezpieczna do jazdy po autostradzie). Model średniej wielkości wyposażony jest w składany stojak na fajkę wodną (zdolny do przechowywania 50 metrów wysokiego ciśnienia wodociągi), a czas rozłożenia nie przekracza 15 minut. Może dostosować się do trudnych warunków infrastrukturalnych jak wysoka temperatura i duża wilgotność, i nie trzeba się martwić przestojami przez cały rok.

Zalety produktu (podstawowa konkurencyjność mobilnych pojazdów z pompą wodną)

Parametry techniczne (pełny zakres mocy 20-200KW)

Dane techniczne (ekskluzywna konstrukcja dla mobilnych wózków z pompą wodną)

1. Indywidualna technologia podwozia przyczepy

• Mały segment (20-50 kW): posiada lekkie podwozie ze stali Q235 (o grubości 5 mm) i masie nie większej niż 2000 kg, nadaje się do holowania pickupa/lekkiej ciężarówki. Hak trakcyjny to standardowa główka kulowa o średnicy 50 mm, którą można szybko zamocować podłączony. Brak układu hamowania (dla scenariuszy wiejskich przy małych prędkościach), promień skrętu ≤5 metrów, odpowiedni na wąskie drogi.

• Segment średni (50-100 kW): Zmodernizowane do wzmocnionego podwozia (o grubości 8 mm), wyposażone w 4 zestawy hydraulicznych nogi podporowe (nośność pojedynczej nogi ≥2000kg), rozkładanie/składanie jednym przyciskiem (czas ≤5 minut), brak przemieszczenia podczas pracy; Wyposażony w hamulec ręczny, można go zamocować na zboczach.

• Duży segment (100-200 kW): Podwozie o dużej wytrzymałości (grubość 12 mm), wyposażone w układ przeciwblokujący ABS (jazda prędkość ≤60 km/h, bezpieczeństwo przy dużych prędkościach); Przód pojazdu wyposażony jest w światła ostrzegawcze (migające i kręcące), zapewniając dobrą widoczność podczas operacji w nocy lub we mgle. 6 zestawów hydraulicznych nóg podporowych (obciążenie jedną nogą udźwig ≥5000kg), przystosowany do nierównego podłoża (nachylenie ≤10°).

2. Projektowanie specjalistycznych pomp do płynów

• Pompa samozasysająca (20-100 kW): przyjmuje strukturę „wirnika z podwójną spiralą + komora separacji powietrza i wody”, z czasem samozasysania ≤60 sekund i wysokością ssania ≥8-12 metrów. Nie jest wymagane ręczne zalewanie wodą. The dopływ wody wyposażony jest w sito filtrujące ze stali nierdzewnej (o średnicy ≤10mm) zapobiegające przedostawaniu się dużych cząstek zanieczyszczeń przedostających się do korpusu pompy.

• Pompa do ścieków (50-200 kW): Konstrukcja z otwartym wirnikiem (bez splątania), zdolna do przepuszczania ścieków zawierających włókna i osad (wielkość cząstek zanieczyszczeń ≤50 mm); Korpus pompy wykonany jest z żeliwa odpornego na zużycie (twardość HB200) i jego żywotność jest o 50% dłuższa niż w przypadku zwykłych pomp. Uszczelnienie mechaniczne wykonane jest z węglika krzemu, tj szczelne i przystosowane do długotrwałej pracy.

• Pompa odporna na korozję (100-200 kW): Elementy przepływowe (wirnik, obudowa pompy) wykonane są ze stali 304 stal nierdzewna (w przypadku zwykłej korozji) lub fluoroplast (w przypadku silnej korozji), odporna na kwasy i zasady zakres pH 2-12. Części uszczelniające wykonane są z fluorogumy i nadają się do transportu substancji chemicznych odpadowy płyn.

3. Inteligentny system sterowania (Ekskluzywna edycja pompy KCPLC-04)

• Podstawowe funkcje:

① Monitorowanie parametrów płynu: Wyświetlanie w czasie rzeczywistym natężenia przepływu (przepływomierz turbinowy) i wysokości podnoszenia (czujnik ciśnienia) oraz alarm w przypadku przekroczenia zakresu (np. niski przepływ wskazujący na zablokowanie ekranu filtra).

② Zabezpieczenie: Podczas pracy bez wody (wykrytej przez czujnik poziomu cieczy) maszyna tak się stanie automatycznie wyłącza się w ciągu 3 sekund (w celu ochrony uszczelnienia mechanicznego). Gdy w silniku występuje wysoki poziom wody temperatura i niskie ciśnienie oleju, automatycznie zmniejszy obciążenie i wyłączy się.

③ Dostosowanie do urządzeń mobilnych: modele średnie i duże obsługują zdalne monitorowanie za pośrednictwem aplikacji mobilnej (połączenie sieciowe 4G), umożliwiając lokalizację (pozycjonowanie GPS) i przeglądanie stanu operacyjnego, dzięki czemu nadaje się do obsługi wielu pojazdów wysyłanie.

④ Połączenie wielu pojazdów: duże modele obsługują równoległe sterowanie 8 pojazdami, przy odchyleniu równoważenia obciążenia wynoszącym nie ponad 5%, zaspokajając zapotrzebowanie na drenaż na dużą skalę.

4. Optymalizacja adaptacji pełnego środowiska

• Konstrukcja ochronna: mała sekcja ma stopień ochrony IP54 (odporna na zachlapania i kurz), a średnia/duża sekcja jest opcjonalnie IP65 (krótkotrwałe zanurzenie w wodzie na głębokość 0,5 m). Powierzchnia nadwozia pojazdu ulega potrójnej obróbce proces antykorozyjny „kwasowego mycia i fosforanowania + cynkowanie + malowanie proszkowe” (badanie odporności na mgłę solną ≥500 godzin), dzięki czemu nadaje się do środowisk wilgotnych i przybrzeżnych.

• Rozruch w niskiej temperaturze: w środowiskach poniżej -25°C można zastosować opcjonalny podgrzewacz oleju + podgrzewacz płynu chłodzącego + paliwo grzejnik” (system trzech podgrzewaczy). Wskaźnik powodzenia rozruchu wynosi ≥99% i może działać normalnie w północne zimy.

• Szybkie wdrożenie: interfejs rury wodnej wykorzystuje szybkozłącza (DN50-DN200), a połączenie rury wodnej może zakończyć w ciągu 10 minut. Modele średnie i duże są wyposażone w składane stojaki na fajki wodne (o pojemności magazynowanie 50-100 metrów wysokociśnieniowych rur wodociągowych), eliminując potrzebę stosowania dodatkowych narzędzi manipulacyjnych.

Wybór mocy (precyzyjne dopasowanie do scenariuszy mobilnych)

1. Podstawa wyboru rdzenia

2.Zalecenia dotyczące mocy dla typowych scenariuszy

Sposób użycia (działanie wyłącznie dla wózków z przewoźną pompą wodną)

1. Kontrola przed uruchomieniem (ze szczególnym uwzględnieniem elementów ruchomych i płynnych)

2. Operacja rozruchu (proces dystrybucji energii)

(1) 20-50 kW (mały)

1. Mocowanie przyczepy: Zaparkuj pojazd na płaskim podłożu. Nie są potrzebne żadne podpory (małe nie). Pociągnij mocno zaciągnąć hamulec ręczny.

2. Podłączenie rury: Podłączyć dopływ wody do rury ssącej (umieszczonej w źródle wody, o głębokości ≥1 licznik) i podłącz wylot wody do rury spustowej.

3. Uruchomienie i obsługa: Otworzyć zawór paliwa → Tryb „ręczny” sterownika → Rozgrzewać przez 30 sekund (niska temperatura) → Uruchomić silnik → Obserwuj prędkość obrotową (1500obr/min) → Po rozpoczęciu przez pompę samozasysającą wody (około 1 minuty), regulować prędkość obrotową, aż natężenie przepływu będzie zgodne z normą.

(2) 100-200 kW (duży)

1. Mocowanie przyczepy: Po całkowitym zatrzymaniu pojazdu rozłożyć hydrauliczne podpory (obsługiwane za pomocą jednym przyciskiem na pilocie), zablokuj pojazd w pozycji poziomej i włącz układ hamulcowy ABS.

2. Przyłącze rurociągu: szybkozłączka dokująca rurę ssącą/odpływową, sprawdź uszczelkę (brak wycieków);

3. Uruchom i uruchom: tryb „ręczny/automatyczny” sterownika → start powietrza (wciśnij zawór startowy) → sprawdź olej ciśnienie po uruchomieniu silnika (≥0,3 MPa) → uruchomić pompę wody → stopniowane obciążenie (20% → 50% → 100%) i wyregulować przepływ do żądanej wartości przez sterownik.

3. Monitorowanie pracy i wyłączanie

• Monitorowanie w czasie rzeczywistym: rejestrowanie natężenia przepływu, wysokości podnoszenia, temperatury wody w silniku (≤95℃) i ciśnienia oleju (≥0,2MPa) co 30 minut; W przypadku dużych modeli pojazdów lokalizację i status wielu pojazdów można sprawdzić za pomocą aplikacji, aby temu zapobiec odłączenie rur i brak wody.

• Obsługa wyjątków:

① Spadek przepływu: zatrzymaj się, aby oczyścić filtr wody (zablokowanie zanieczyszczeń), sprawdź, czy rura ssąca jest nieszczelna (pompa samozasysająca);

② Nieprawidłowy dźwięk pompy wodnej: zatrzymać i sprawdzić wirnik (czy nie zablokowało się ciało obce), łożysko (zużycie wymaga wymiany);

③ Przesunięcie przyczepy: duże modele natychmiast się zatrzymują, ponownie wyreguluj podpory, aby zapewnić poziom;

• Proces zamykania:

① Rozładunek: zmniejszyć prędkość do biegu jałowego, wyłączyć pompę wodną → zamknąć zawór wlotowy/wylotowy;

② Stop: naciśnij przycisk „stop” na sterowniku → zamknij zawór paliwa;

③ Zakończenie: wyjmij podpórkę (średnią/dużą), opłucz rurę wodną, oczyść filtr z zanieczyszczeń i zapisz dane operacyjne.

Bezpieczeństwo i ochrona (wyłączne specyfikacje dla mobilnych pojazdów z pompą wodną)

1. Bezpieczeństwo jazdy (podstawa procesu poruszania się)

• Wymagania dotyczące trakcji:

① Małe modele pojazdów muszą być holowane przez pickupy o masie ≥1,5 tony, a średnie/duże przez samochody ciężarowe o masie ≥5 ton. Liny/pręty holownicze muszą być zgodne z normą GB/T 25980.

② Przed jazdą sprawdź podłączenie haka holowniczego (zablokowany), ciśnienie w oponach (≥0,8MPa) oraz stan hamowania (duże z autotestem ABS).

③ Na drogach wiejskich prędkość nie powinna przekraczać 30 km/h; na drogach ekspresowych nie powinna przekraczać 60 km/h. Kiedy skręcając, zwolnij (nie więcej niż 20 km/h), aby uniknąć przewrócenia się.

• Bezpieczeństwo na miejscu

①Podczas pracy ustaw znaki ostrzegawcze (znaki trójkątne, światła ostrzegawcze) i zabraniaj personelowi niepracującemu wejście w promieniu 5 metrów.

Kiedy rura ssąca jest umieszczona w źródle wody, ktoś powinien ją nadzorować, aby ②zapobiec jej wpadnięciu woda. Wylot rury drenażowej należy umieścić z dala od ludzi, aby uniknąć obrażeń spowodowanych wysokim ciśnieniem rozpylanie wody.

2. Bezpieczeństwo operacyjne (zagrożenia płynowe i mechaniczne)

• Wymagania dotyczące personelu:

① Operatorzy muszą posiadać „Prawo jazdy na pojazd silnikowy” (C1 lub wyższe, na holowanie małych pojazdów) lub B2 (na holowanie duże pojazdy) i przejść specjalistyczne szkolenie prowadzone przez firmę Kecheng.

②Podczas pracy noś buty antypoślizgowe i wodoodporne rękawice. W przypadku kontaktu z cieczami żrącymi należy stosować kwas i rękawice odporne na alkalia, aby uniknąć oparzeń przez medium.

• Przeciwwskazania operacyjne:

① Nie uruchamiaj pompy wody bez wody (nawet krótki czas spowoduje uszkodzenie uszczelnienia mechanicznego).

② Nie uruchamiaj dużych pojazdów, gdy podpory nie są całkowicie wysunięte (karoseria pojazdu jest niestabilna i podatna do przemieszczenia).

③ Zabrania się tłoczenia mediów przekraczających wydajność pompy wodnej (np. w przypadku zwykłej pompy). tłoczy mocne kwasy, należy zastosować pompę odporną na korozję).

• Reagowanie w sytuacjach awaryjnych:

① Pęknięcie rury wodnej: Natychmiast zatrzymaj maszynę, zamknij zawór i wymień rurę wodną.

② Pożar silnika: Do ugaszenia pożaru użyj gaśnic proszkowych (zakaz używania wody) i ewakuuj ludzi.

③ Błąd wycieku: Odłącz zasilanie, załóż sprzęt izolacyjny, aby sprawdzić okablowanie i nie dotykaj elementy elektryczne bez zabezpieczenia.

3. Zachowaj bezpieczeństwo (skoncentruj się na ruchomych częściach)

• Przygotowania przed konserwacją:

① Odłącz zasilanie silnika, zamknij zawór paliwa i zawieś tablicę ostrzegawczą z napisem „W trakcie konserwacji, Nie zaczynaj”.

②W przypadku dużych pojazdów podpory należy schować, pojazd zaparkować na płaskim podłożu, a należy dokręcić hamulce.

③ Oczyścić pompę wody z resztek medium (w przypadku pomp do ścieków przepłukać czystą wodą, w przypadku pomp powodujących korozję oczyścić z roztworem neutralizującym).

• Kluczowa konserwacja:

① Układ przyczepy: Sprawdź zużycie opon (głębokość bieżnika ≥1,6 mm) i poziom oleju w hydraulicznych podporach (do znak) co tydzień. Nasmaruj hak trakcyjny (dodaj smaru) i co każdą sprawdź grubość klocków hamulcowych (≥3mm). kwartał.

② Układ pompy wodnej: co miesiąc czyść sito filtra, sprawdzaj uszczelnienie mechaniczne (czy nie ma wycieków) co 3 miesiące, i wymieniaj smar łożyskowy (3# smar na bazie litu) co 6 miesięcy.

③ Układ silnika: Regularnie wymieniaj olej silnikowy (15W-40), filtr oleju i filtr powietrza. Należy wyłącznie używać oryginalnych części firmy Kecheng, aby uniknąć utraty gwarancji.

Tabela cykli konserwacji i serwisowania (wyłącznie dla mobilnych pojazdów z pompą wodną)
