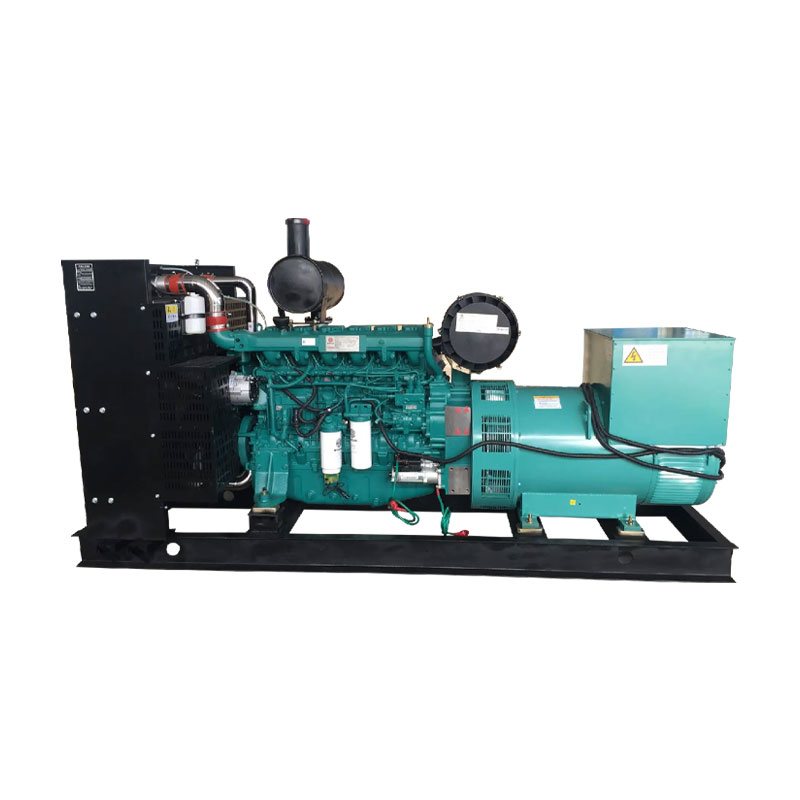

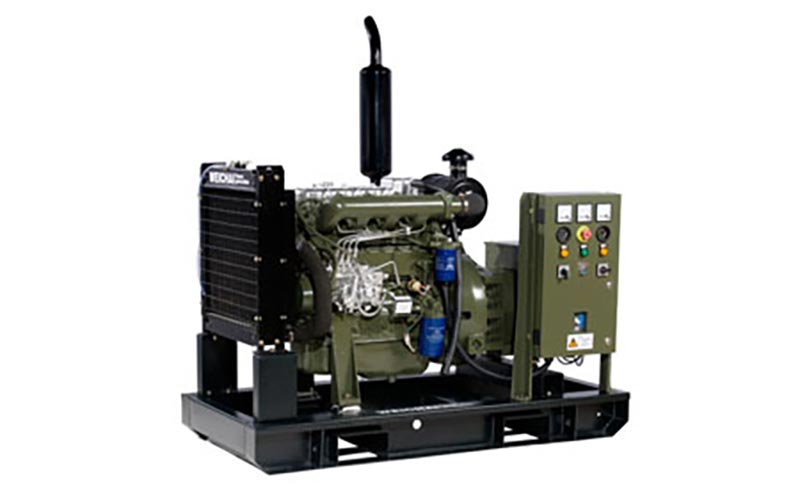

Zestaw generatora diesla

Jako chińska fabryka integrująca badania i rozwój, produkcję i sprzedaż, Kecheng jest w stanie zaoferować dojrzały i niezawodny olej napędowy rozwiązania produktowe agregatów prądotwórczych. Agregat oparty jest na wysokiej jakości silniku wysokoprężnym, z generatorem o wysokiej sprawności inteligentny system sterowania. Może szybko się uruchomić i realizować funkcje takie jak reakcja awaryjna w przypadku zasilania sieciowego przerwy w dostawie prądu i niezależne zasilanie w obszarach pozbawionych prądu. Zużycie paliwa przez jednostkę podczas eksploatacja jest stosunkowo niska, jego żywotność jest długa, a codzienna konserwacja jest również stosunkowo prosta. Jego rdzeń komponenty zapewniają do 2 lat lub 8000 godzin gwarancji w celu zapewnienia jakości. Oraz cały zakres zastosowania serii wynosi od 10 do 2000 kW. Sprzęt znalazł szerokie zastosowanie w produkcji przemysłowej, budownictwie komunalnym, handlu miejscach, pracy na zewnątrz i innych scenariuszach, warto rozważyć rozwiązanie w zakresie zasilania.

Scenariusze zastosowań

1. Dziedzina produkcji przemysłowej

• Obowiązujące scenariusze: Linie produkcyjne (samochody, elektronika, obróbka mechaniczna), klucz urządzenia w przedsiębiorstwach chemicznych (reaktory, pompy transferowe), urządzenia górnicze (kruszarki, wentylatory)

• Podstawowe wartości: Reaguj na wahania w sieci energetycznej lub nieplanowane przerwy w dostawie prądu, aby zapobiegać naruszeniom zamówień i sprzętu szkody spowodowane przerwami w produkcji. Obsługuje rozruch przy dużym obciążeniu (wytrzymuje 3-krotność obciążenia znamionowego). prąd), kompatybilny z urządzeniami o dużym obciążeniu, takimi jak silniki i sprężarki, zapewniając ciągłość produkcji.

2. Sektory usług komunalnych i publicznych

• Obowiązujące scenariusze: szpitalne oddziały ratunkowe, sale operacyjne, oddziały intensywnej terapii (icus), ścieki miejskie oczyszczalnie ścieków, stacje wspomagania zaopatrzenia w wodę, oświetlenie awaryjne i systemy dyspozytorskie w metrze, na lotniskach i stacje kolejowe

• Wartość podstawowa: Uruchomienie w ciągu ≤15 sekund po awarii zasilania, spełniające wymagania zasilania dla „pierwszej klasy obciążenie” jak określono w GB 50052-2009 „Kodeks projektowania systemów zasilania i dystrybucji”, zapewniając nieprzerwanego świadczenia usług publicznych i zapobiegania wypadkom publicznym.

3. Dziedziny handlowe i cywilne

• Obowiązujące scenariusze: Duże centra handlowe, sieci supermarketów (chłodzenie w łańcuchu chłodniczym, obsługa wind), wysokiej klasy hotele, biurowce (centralna klimatyzacja, oświetlenie awaryjne), odległe wioski, tereny willowe (niezależne zasilanie)

• Wartość podstawowa: Niski poziom hałasu (model z osłoną redukującą hałas ≤75dB przy 10 metrach), unikanie zakłóceń mieszkańcy; Można go połączyć z automatycznym przełącznikiem zasilania ATS, aby uzyskać płynne przełączanie między „siecią”. moc” i „jednostka”, zapewniająca ciągłość życia i funkcjonowania przedsiębiorstwa.

4. Miejsca pracy na zewnątrz i tymczasowe

• Obowiązujące scenariusze: Place budowy (dźwigi wieżowe, spawarki elektryczne, tymczasowe powierzchnie biurowe), olej eksploracja, badania terenowe i kartowanie (zasilanie sprzętu, prąd domowy), tymczasowe zasilanie imprezy o dużej skali (wystawy, wydarzenia sportowe, koncerty)

• Podstawowa wartość: Wyposażony w mobilną przyczepę (opcjonalnie), wygodny do przenoszenia. Potrafi się dostosować trudnych warunkach (zakres temperatur od -30 ℃ do 45 ℃, stopień ochrony IP24), jest pyłoszczelny i wodoodporny oraz spełnia wymagania zastosowań zewnętrznych.

5. Pola szczytowe i rezerwowe sieci elektroenergetycznych

• Obowiązujące scenariusze: Parki przemysłowe, duże fabryki (zastępujące miejskie źródła zasilania w godzinach szczytu sieci). w celu obniżenia kosztów energii elektrycznej), rezerwowe źródła zasilania dla nowych elektrowni (fotowoltaika i energetyka wiatrowa) (wypełnianie sporadycznych luk w wytwarzaniu energii)

• Wartość podstawowa: Wysoka sprawność wytwarzania energii (sprawność cieplna ≥40%), elastyczna regulacja mocy wyjściowej w zależności od zapotrzebowania na obciążenie i redukcja strat energii; Obsługa działania podłączonego do sieci (zgodnie z GB/T 19939-2005) i uczestniczyć w goleniu szczytowym i zwiększaniu przychodów sieci elektroenergetycznej.

Zalety produktu (podstawowa konkurencyjność Kecheng)

Parametry techniczne (modele głównego nurtu Kecheng)

Cechy techniczne (opatentowana technologia Kecheng)

1. Wysokowydajny system zasilania

• Adaptacja silnika: Nasze agregaty prądotwórcze z silnikiem diesla wykorzystują silniki serii Yuchai YC6B, Weichai WP10, Cummins QSB, wykorzystując technologia wysokociśnieniowego wtrysku paliwa typu Common Rail (ciśnienie wtrysku ≥1600bar), pełniejsze spalanie, termiczne wydajność wzrosła do 40%-45%;Dzięki układowi turbodoładowania pobór powietrza wzrasta o 20%, a moc wyjście jest silniejsze.

• Technologia generatora: wykorzystuje bezszczotkowy samowzbudny generator synchroniczny z czasem ustalania napięcia ≤0,5 sekundy, szybkość regulacji napięcia ≤±1% i współczynnik zniekształcenia przebiegu ≤5%. Może stabilnie dostarczać zasilanie sprzętu precyzyjnego (takiego jak komputery i instrumenty medyczne), unikając uszkodzenia sprzętu z powodu wahania napięcia.

2. Inteligentny system sterowania

• Kontroler opracowany samodzielnie: Kontroler KCPLC-03 obsługuje pracę w trzech trybach „automatyczny/ręczny/zdalny” w czasie rzeczywistym monitorowanie prędkości, ciśnienia oleju, temperatury wody, napięcia, prądu i innych 20+ parametrów, „wysoka woda temperatura”, „niskie ciśnienie oleju”, „przepięcie” i inne usterki, automatyczne wyłączenie i zapisanie kodu błędu (magazyn 100), wygodny do szybkiego dochodzenia.

• Funkcja zdalnej obsługi i konserwacji: obsługa sieci 4G/WiFi, zdalne uruchamianie i zatrzymywanie, sprawdzanie parametrów, alarm awarii przesyłany przez aplikację „Kecheng Power”, odpowiednią dla scen bez nadzoru (takich jak zdalne stacje bazowe, oczyszczalnie ścieków); Można go podłączyć do inteligentnej platformy zarządzania użytkownika, aby osiągnąć centralizację monitorowanie wielu jednostek.

3. Wzmocnij konstrukcję ochrony i redukcji hałasu

• Możliwość dostosowania do środowiska: zewnętrzna pokrywa urządzenia wykonana jest z podwójnej blachy stalowej walcowanej na zimno (warstwa wewnętrzna jest oklejony bawełną dźwiękochłonną o grubości 50mm, a warstwa zewnętrzna została spryskana środkiem antykorozyjnym i antykorozyjnym powłoka), a redukcja hałasu wynosi do 25 dB; Stopień ochrony układu elektrycznego IP24, jest odporny na lekki deszcz, kurz ataku, dostosować do zakresu temperatur -30 ℃ ~ 45 ℃ (modele niskotemperaturowe z podgrzewaniem oleju, podgrzewaniem płynu chłodzącego funkcja)

• Mobilna i wygodna konstrukcja: Małe i średnie jednostki można opcjonalnie wyposażyć w mobilne przyczepy (z urządzenia holownicze, podpory i układy hamulcowe), o maksymalnej prędkości jazdy ≤60 km/h, umożliwiające swobodne poruszanie się na świeżym powietrzu eksploatacji i przenoszenia. Jednostki wielkogabarytowe można dostosować za pomocą konstrukcji kontenerowej (w tym izolacji akustycznej, odprowadzanie ciepła i zbiornik paliwa), aby osiągnąć „natychmiastową instalację i użytkowanie”.

4. Optymalizacja paliwa i smarowania

• Układ paliwowy: wykorzystuje trójstopniową filtrację paliwa (filtracja zgrubna + filtracja dokładna + separator olej-woda), z dokładnością filtracji 10μm, aby zapobiec przedostawaniu się zanieczyszczeń do silnika i powodowaniu jego zużycia. Zbiornik paliwa przyjmuje konstrukcję antykorozyjną, pojemność obsługuje 8-24 godziny pracy przy pełnym obciążeniu, a zewnętrzna duża pojemność zbiornik paliwa może wydłużyć czas zasilania.

• Układ smarowania: stosować specjalny olej o długim czasie działania (cykl wymiany oleju 800-1000 godzin, o 50% dłuższy niż zwykły olej), wyposażony w urządzenie ostrzegające o ciśnieniu oleju, automatyczne zatrzymanie alarmu, gdy ciśnienie oleju jest niższe niż 0,2 MPa, zabezpieczenie silnik przed uszkodzeniami spowodowanymi tarciem suchym.

5. Projekt redundancji bezpieczeństwa

• Redundancja uruchamiania: Równoległe uruchamianie podwójnych akumulatorów (2×12 V dla modeli 12 V i 2×24 V dla modeli 24 V), aby zapobiec awaria rozruchu spowodowana rozładowaniem pojedynczego akumulatora. Duże jednostki są wyposażone w systemy awaryjnego rozruchu powietrznego, które w ekstremalnych okolicznościach mogą nadal rozpocząć się normalnie.

• Mechanizm ochronny: Jest wyposażony w 7 funkcji zabezpieczających, w tym przeciążenie, zwarcie, przepięcie, zbyt niskie napięcie, wysoka temperatura wody, niskie ciśnienie oleju i nadmierna prędkość obrotowa. Gdy którykolwiek parametr przekracza normę, maszyna natychmiast się zatrzyma, aby zapobiec uszkodzeniu urządzenia. Modele pochodne zespołów turbin biogazowych/gazowych posiadają dodatkowa konstrukcja przeciwwybuchowa (klasa Ex dⅡB T4), aby dostosować się do środowisk łatwopalnych i wybuchowych.

Metoda użycia (standardowa procedura operacyjna)

1. Przegląd przed uruchomieniem (obowiązkowy codziennie)

2. Uruchomienie (tryb automatyczny/ręczny)

(1) Tryb automatyczny (zalecany, dostosowany do scenariuszy awaryjnych)

1. Przełączyć pokrętło sterownika na tryb „Auto”, ATS automatycznie monitoruje napięcie sieciowe;
2. W przypadku przerwy w zasilaniu ATS wysyła sygnał startu jednostki, po czym jednostka zostaje uruchomiona wstępne podgrzewanie (30-60 sekund w środowisku o niskiej temperaturze), a prędkość stopniowo wzrasta do 1500 obr./min;
3. Po potwierdzeniu przez sterownik, że ciśnienie oleju (≥0,3 MPa) i temperatura wody (stopniowo rosnąca do 70℃) są prawidłowe stabilny, ATS automatycznie przełącza obciążenie na zasilanie jednostki, a proces ładowania przebiega płynnie (unikaj wpływ).

(2) Tryb ręczny (dostosowany do scenariuszy debugowania i konserwacji)

1. Przełącz sterownik w tryb „ręczny” i wciśnij przycisk „podgrzewanie” (podgrzewanie wymagane jest przy niskim temperatura środowiska);
2. Po zakończeniu nagrzewania naciśnij przycisk „Start”, obserwuj prędkość, ciśnienie oleju i napięcie parametry po uruchomieniu jednostki i ręcznie zamknij wyłącznik wyjściowy generatora, gdy jego ustabilizowanie (około 3-5 minuty);
3. Stopniowo ładuj ładunek. Obciążenie początkowe nie powinno przekraczać 50% mocy znamionowej. Po 30 minutach biegu, można go podnieść do pełnego obciążenia (w przypadku uruchamiania pod dużym obciążeniem załadunek należy wykonywać etapami, przy każdym załadunku nie więcej niż 30%).

3. Monitorowanie operacji (codzienne zarządzanie)

• Monitorowanie w czasie rzeczywistym: co godzinę sprawdzaj wyświetlacz sterownika, aby upewnić się, że napięcie (380V±5%) i częstotliwość (50 Hz ± 0,5 Hz), temperatura wody (≤95 ℃), ciśnienie oleju (≥0,2 MPa) i prąd obciążenia (nieprzekraczający prądu znamionowego) są normalny;
• Wymagania dotyczące prowadzenia rejestrów: Rejestruj i ustalaj dzienną produkcję energii, zużycie paliwa i czas pracy pliki serwisowe. W przypadku stwierdzenia nieprawidłowych parametrów (takich jak nagły wzrost temperatury wody i nagły spadek poziomu oleju). ciśnienie), natychmiast rozładuj i zatrzymaj maszynę, a następnie uruchom ponownie po usunięciu usterek.

4.Wyłączenie (podczas przywracania/konserwacji zasilania sieciowego)

1. Wyłączenie rozładunku: po przywróceniu zasilania sieciowego ATS automatycznie odłącza obciążenie jednostki i przełącza się na zasilanie sieciowe; Podczas ręcznego wyłączania obciążenie powinno być najpierw stopniowo rozładowywane (zmniejszone do 0), a następnie wyłącznik wyjściowy generatora powinien być odłączony.
2. Tryb chłodzenia: Pozostaw urządzenie pracujące bez obciążenia przez 3 do 5 minut (aby schłodzić silnik i zapobiec uszkodzenia spowodowane wyłączeniem w wysokiej temperaturze);
3. Zakończenie wyłączania: Naciśnij przycisk „Stop”. Po zatrzymaniu urządzenia zamknij zawór paliwa (w przypadku długotrwałego wyłączenie) i odłączyć zasilanie sterownika. Oczyść powierzchnię urządzenia z kurzu i zanieczyszczeń sprawdź, czy nie ma śladów wycieków.

Bezpieczeństwo i ochrona (podstawowe specyfikacje)

1. Bezpieczeństwo instalacji (podstawowe wymagania)

• Standardy dotyczące wyboru lokalizacji: Urządzenie należy zainstalować w dobrze wentylowanym pomieszczeniu, z dala od otwartego ognia przedmiotów łatwopalnych i wybuchowych (co najmniej 10 metrów od źródeł ognia), a nośność podłoża powinna wynosić nie mniej niż 1,2-krotność masy jednostki (na przykład dla jednostki o masie 1000 kg nie powinna ona być mniejsza niż 1200 kg/㎡). W przypadku montażu na zewnątrz należy zbudować wiatę przeciwdeszczową (aby zapobiec bezpośredniemu podmywaniu wody deszczowej), a w przypadku montażu wewnątrz pomieszczeń instalacji należy zarezerwować przestrzeń konserwacyjną o wielkości nie mniejszej niż 1,5 metra.

• Bezpieczeństwo elektryczne: Rezystancja uziemienia urządzenia wynosi ≤4Ω (do uziemienia zastosowano płaską stal ocynkowaną i głębokość elektrody uziemiającej wynosi ≥2 metry). Linia wyjściowa generatora powinna odpowiadać przekrojowi kabla (np. 100 kW, kabel miedziany ≥50 mm²), aby uniknąć przeciążenia i ciepła;Urządzenia zabezpieczające podłączone do sieci (zabezpieczenie przed wyspą, przepięcie ochronny) należy zamontować w miejscu podłączenia do sieci energetycznej, zgodnie z dostępem do sieci specyfikacje.

• Konfiguracja przeciwpożarowa: obszar instalacji wyposażony jest w 2 gaśnice proszkowe o wadze 4 kg (ABC typu), zbiornik na piasek przeciwpożarowy (pojemność ≥0,5m3) oraz ustawienie znaków ostrzegawczych „zakaz otwartego płomienia” i „uważaj na porażenie prądem”; Kiedy pojemność magazynu paliwa wynosi ≤100L, można je przechowywać w pobliżu. Jeżeli przekracza 100L, należy zastosować oddzielne paliwo przeciwwybuchowe powinno być przygotowane pomieszczenie ze zbiornikami (w odległości co najmniej 5 metrów od urządzenia).

2. Bezpieczeństwo operacyjne (normy personalne)

• Certyfikowany do pracy: Operatorzy muszą przejść szkolenie zawodowe w Kecheng, zapoznać się ze strukturą jednostki i procedur operacyjnych oraz przejść ocenę przed uzyskaniem dopuszczenia do pracy. Bez licencji personelowi oraz osobom spożywającym alkohol obowiązuje całkowity zakaz obsługi urządzenia.

• Przeciwwskazania eksploatacyjne: Nie demontować rurociągu paliwowego, elementów elektrycznych i rury wydechowej podczas urządzenie pracuje (wysokie temperatury mogą spowodować oparzenia). W pobliżu zabrania się palenia i używania otwartego ognia jednostka. Podczas uzupełniania paliwa należy wyłączyć maszynę i ostudzić ją przed kontynuowaniem (do zapobiec zapaleniu się paliwa pod wpływem wysokich temperatur).

• Ochrona osobista: Podczas pracy nosić odzież roboczą i obuwie antypoślizgowe. Nosić rękawice izolacyjne i okulary podczas konserwacji. Dotykając elementów o wysokiej temperaturze (takich jak rury wydechowe i zbiorniki na wodę), należy nosić rękawice odporne na ciepło, aby uniknąć oparzeń.

3. Zachowaj bezpieczeństwo (regularny przegląd)

• Odcięcie zasilania i paliwa: Przed konserwacją należy odłączyć główne zasilanie urządzenia (zamknąć wyłącznik automatyczny), zawór paliwa powinien być zamknięty, a ciśnienie resztkowe w rurociągu paliwowym powinno zostać uwolnione (otworzyć zawór odpowietrzający). Zawieś znak ostrzegawczy z napisem „W trakcie konserwacji, nie uruchamiaj”, aby uniemożliwić innym obsługując go przez pomyłkę.

• Konserwacja podzespołów: Podczas wymiany oleju silnikowego i filtrów należy odczekać, aż urządzenie ostygnie poniżej 60℃ (do uniknąć poparzenia gorącym olejem). Podczas remontu instalacji elektrycznej należy to sprawdzić za pomocą próbnika napięcia przed rozpoczęciem pracy nie ma prądu. Podczas czyszczenia kamienia w układzie chłodzenia jest to bezwzględnie przestrzegane nie wolno stosować silnie żrących środków czyszczących (zaleca się stosowanie roztworu kwasu cytrynowego).

• Regularna kontrola: Raz w miesiącu sprawdzaj napięcie akumulatora (aby uniknąć niedoładowania), napięcie paska i filtr paliwa. Wymieniaj olej silnikowy i filtr oleju co 500 godzin. Wymieniaj filtr powietrza i dokładny filtr paliwa co 1000 godzin. Co roku inżynierowie Kecheng są zapraszani do przeprowadzenia kompleksowego testu wydajności (takiego jak moc silnika i rezystancja izolacji generatora) jeden raz.

4. Reagowanie kryzysowe (nagłe sytuacje)

• Przeciążenie/zwarcie urządzenia: Natychmiast odłączyć wyłącznik wyjściowy generatora, wyłączyć maszynę sprawdzić stan obciążenia (czy nie występują zwarcia lub przeciążenia urządzeń). Po usunięciu usterki, zmniejszyć obciążenie i ponownie uruchomić (obciążenie podczas pierwszego uruchomienia nie powinno przekraczać 50%).

• Wyciek paliwa: Wyłącz maszynę i zamknij zawór paliwa. Do oczyszczenia wycieku użyj bawełny pochłaniającej olej paliwo. Nie włączaj ani nie wyłączaj urządzeń elektrycznych (aby uniknąć zapłonu iskry). Sprawdź miejsca wycieków (np. rury złącza, zawory) i po naprawie sprawdzić szczelność (smarować wodą z mydłem, nie widać pęcherzyków).

• Wypadek pożarowy: natychmiast zatrzymaj maszynę i odetnij olej, do ugaszenia użyj gaśnicy proszkowej ogień (woda nie może gasić pożaru, paliwo unoszące się na wodzie spowoduje rozprzestrzenienie się płomienia); Kiedy ogień jest duży, zadzwoń pod numer 119 i ewakuuj ludzi w bezpieczne miejsce. Po ugaszeniu pożaru należy zbadać przyczynę pożar (taki jak zwarcie elektryczne lub wyciek paliwa) i napraw go przed ponownym użyciem.

• Awaria rozruchu w niskiej temperaturze: Sprawdź napięcie akumulatora (naładuj, jeśli jest niewystarczające), wymień akumulator niskotemperaturowy olej silnikowy (taki jak 15W-40) i płyn niezamarzający (stężenie ≥50%) oraz aktywuj podgrzewacz oleju silnikowego i płyn chłodzący podgrzewacz (rozgrzewaj przez 30-60 minut). Jeśli nadal nie można go uruchomić, sprawdź, czy rozrusznik silnika i paliwo wtryskiwacze działają prawidłowo.
